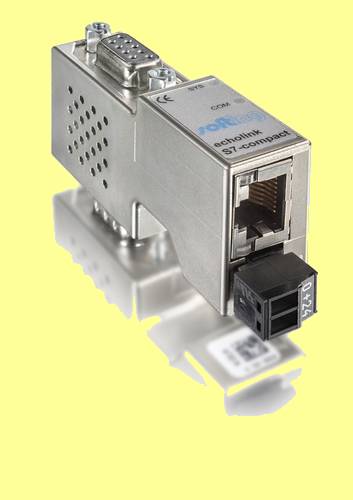

ECHOLINK S7-COMPACT

Passerelle Ethernet / Profibus S7/MPI

Communiquer depuis Ethernet avec les automates Siemens S7...

Fonctionnalites generales & avantages

echolink S7-compact permet une connexion facile, rapide et économique aux automates Siemens S7 (jusqu'à 32 automates en simultané). Le module supporte la programmation, la configuration (STEP7) et les applications de visualisation/supervision comme WinCC, les serveurs OPC, etc.

Un seul adaptateur pour tous les types d'automates et applications.
Accès distant aux automates Siemens via Ethernet
Une conception compacte, faible encombrement.

UN SEUL ADAPTATEUR POUR TOUS LES AUTOMATES ET APPLICATIONS

echolink S7-compact est un adaptateur de communication et de programmation permettant la connexion d'un ordinateur PC aux automates Siemens S7-200, S7-300 et S7-400. De par sa compatibilité avec les applications Siemens STEP7, WinCC et WinCC flexible, l’echolink S7-compact est une solution fiable, économique, alternative aux adaptateurs conventionnels ou aux processeur de communication des automates (CP)..

ACCES AUX AUTOMATES S7 DEPUIS ETHERNET

echolink S7-compact s'intègre sur n'importe quel réseau Ethernet TCP grâce à son interface Ethernet 10/100MBit. Cet adaptateur de communication est capable de gérer jusqu'à 16 connexions Ethernet en simultanée. Le module connecte les automates S7 via les protocoles MPI ou Profibus par détection automatique des paramètres courants du bus.

CONCEPTION CompactE

Sa conception très compacte permet d'installer le module directement sur l'automate. echolink S7-compact peut soit utiliser directement l'alimentation 24VDC de l'automate ou bien une alimentation externe.
Avec le logiciel NetCon, vous pouvez configurer chaque echolink S7-compact en réseau Ethernet depuis un PC. A partir de votre réseau, vous avez la possibilité d'explorer chaque echolink-S7-compact et de les configurer à distance.

CaractEristiques echolink S7-compact

Matériel

Ethernet Interface

Connexion PC

RJ45

Automates supportés

Siemens S7-200, Siemens S7-300, Siemens S7-400

Bus supportés

PROFIBUS, MPI

Type de communication

Ethernet 100BASE-TX/10BASE-T

Débit supporté sur le bus automate

9.6KBit/s..12MBit/s avec détection automatique

Débit supporté coté PC

Ethernet 100BASE-TX/10BASE-T

Connexions Simultanées

16 TCP/IP, 32 connexions MPI/PROFIBUS

Alimentation

24V ± 25%, externe ou bien celle de l'automate

Isolation galvanique

Oui

Température

0°C..+55°C

Dimensions (W x H x D)

40,6mm x 16,7mm x 74,3mm

Poids

Approximativement 40g

Certifications

Indice de protection

IP20

Logiciel de configuration

NetCon S7 pour la configuration locale ou à distance

Applications /Locigiels supportés

Multiprotocol serveur OPC, Siemens STEP7, Siemens WinCC, Siemens WinCC flexible, Siemens ProTool

Configuration minimale

PC/PG avec Windows XP, Windows 7 (32Bit/64Bit), Windows 8 (32Bit/64Bit), Windows Server 2003 (32Bit),
Windows Server 2008 (32Bit/64Bit), Windows Server 2008 R2, Windows Server 2012

Code Article:		Designation

GPL-CS-191000		echolink S7-compact

FOURNITURE

Matériel	echolink S7-compact
Logiciel	CD-ROM d'installation
Configuration	NetCon S7 – sur CD
Documentation	Documentation au format électronique depuis le CD d'installation
