REVOLUTION PI revPI FLAT CONTROLLER

Un appareil - complet. Réalisez vos projets avec RevPi Flat, l'appareil open source basé sur Raspberry Pi pour l'industrie de l'énergie ....

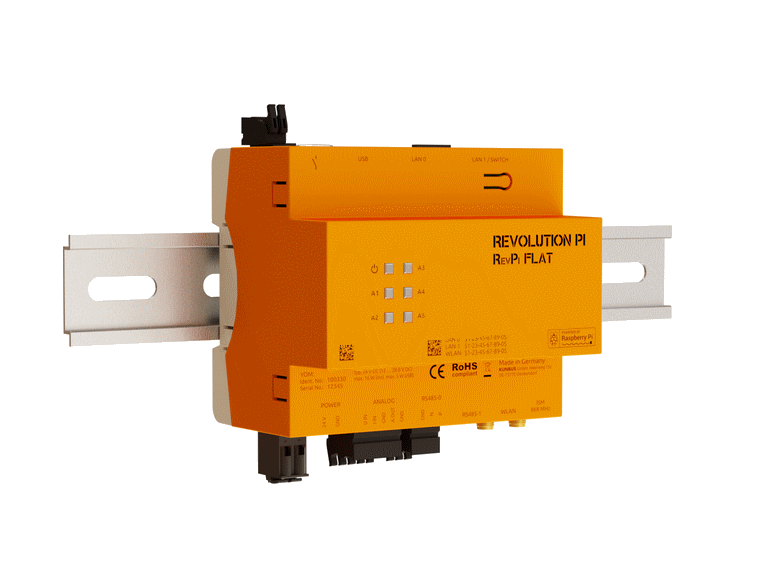

RevPi Flat
La plateforme parfaite L'industrie de l'énergie est aujourd'hui confrontée à d'énormes défis. Les énergies renouvelables, l'électromobilité et l'expansion du réseau ne sont que quelques-uns des mots à la mode discutés dans la politique, les médias et la société. En outre, la libéralisation du marché de l'électricité et l'augmentation de la concurrence qui en résulte ainsi que la numérisation permettent des structures et des modèles commerciaux complètement nouveaux. Les exigences et tâches complexes associées peuvent être réalisées en utilisant notre RevPi Flat. Ce module basé sur Raspberry Pi convainc par sa véritable adéquation industrielle et un grand nombre d'interfaces. Grâce au concept de plate-forme ouverte (y compris les droits root complets), l'appareil garantit une liberté de conception maximale lors de la mise en œuvre de vos projets.. La protection contre les manipulations est importante dans l'industrie de l'énergie. Par conséquent, le RevPi Flat est équipé d'un module de plateforme sécurisée (TPM). De plus, nous avons délibérément omis une prise micro-USB pour télécharger une nouvelle image logicielle avec cet appareil.



Specs RevPi Flat
Processor Broadcom BCM2837B0
Number of cores 4
Clock rate 1.2 GHz
RAM 1 GByte
EERAM persistent memory 2 kB
eMMC flash memory 8 GByte
Power supply typ. 24 V DC (10.8 … 28.8 V DC)
Max. power consumption 16 W (incl. 5 W USB)
Housing type DIN rail housing (for DIN rail version EN 50022)
Housing material Polycarbonate
Dimensions (H x W x D) 90 x 106 x 70 mm
Weight approx. 248 g
Protection class IP20
Operating temperature -20 °C…+55 °C
Storage temperature -40 °C…+85 °C
Humidity 93 % (non-condensing)
EMC interference emission according to EN 61000-6-4
EMC immunity according to EN 61000-6-2
CE, RoHS conformity Yes

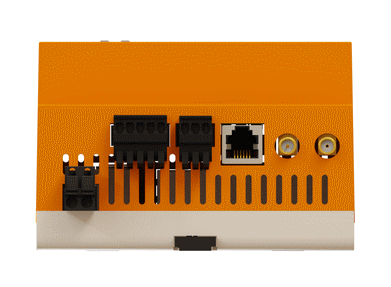

Interfaces sur le RevPi Flat
4 x RJ45 Ethernet sockets (2 adresses MAC séparées pour LAN0 et LAN1 -> LAN0: 1 x Ethernet; LAN1: 3 x Ethernet switched)
2 x USB A sockets
1 x RS485 bornes a ressorts
1 x RS485 prise RJ12
1 x sortie digitale (libre de potentiel)
1 x sortie analogique (0-10V CC)
1 x entrée analogique (0-10V CC)
1 x Wifi (prise SMA)
1 x sans fil ISM 868 MHz (prise SMA)


MIStudio pour RevPI Flat
Vos applications GUI/HMI et traitement de données, IOT/Cloud, OPC UA embarquées sur Revolution PI en quelques clics avec l'outil MIStudio.
RESoluCOM a développé le driver permettant aux applications déployées à partir de l'outil MIStudio de s'interfacer directement sur la périphérie E/S (TOR, ANA, Gateway, ....) de la gamme Revolution PI. Grace à ce driver, les objets suivants sont disponibles au sein de MIstudio:

RevPIRead, RevPIReadBit, RevPIReadByte, RevPIReadWord, RevPIReadDword, RevPIReadFword, RevPIWrite, RevPIWriteBit, RevPIWriteByte, RevPIWriteWord, RevPIWriteDword, RevPIWriteFword

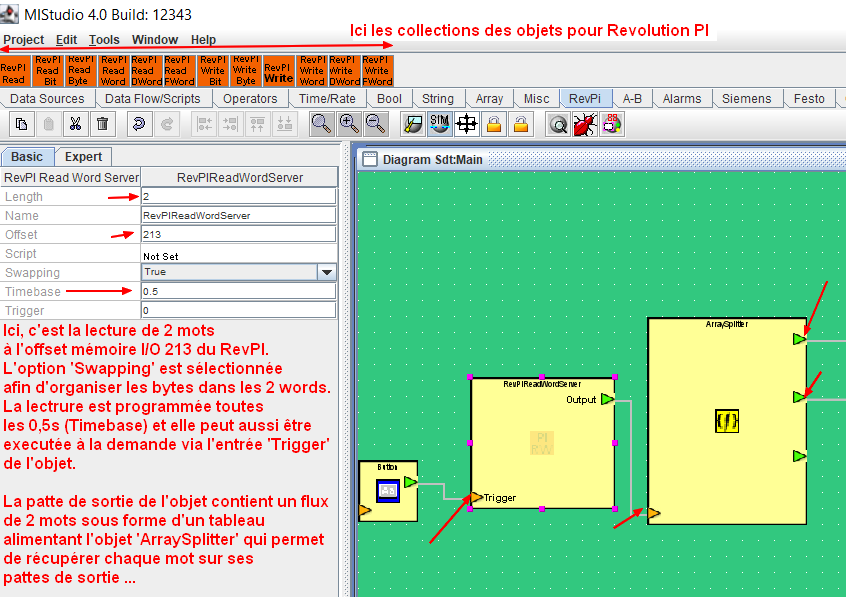

Exemple d'utilisation dans MIStudio:
Le Logiciel MIStudio :



Notre partenaire ErgoTech fournit des solutions dans un large éventail d'industries depuis plus de 20 ans avec des applications dans l'énergie, l'automatisation des bâtiments, SCADA, les semi-conducteurs et de nombreuses autres industries. MIStudio est le seul outil dont vous avez besoin pour créer la dernière application sécurisée pour le déploiement IOT, bureau, IPC, serveur et cloud afin que vous puissiez créer des applications intelligentes avec des IHM sophistiquées et hautes performances. Avec MIStudio, les ingénieurs, les usines et le personnel des technologies opérationnelles peuvent créer des applications IOT et Cloud qui nécessiteraient normalement une équipe de programmeurs informatiques.

MIStudio est une solution IOT / Cloud complète prenant en charge MQTT, REST / HTTP et des interfaces personnalisées pour Azure, AWS et plus - le tout dans un environnement glisser-déposer qui ne nécessite aucune connaissance en programmation.Avec ce déploiement direct vers la solution Cloud de votre choix, MIStudio comble le fossé entre le monde informatique et la technologie opérationnelle (OT). Cela redonne le contrôle à l'usine et aux ingénieurs de production - des personnes très familières avec vos besoins en PLC, SCADA, DCS et en automatisation d'usine.

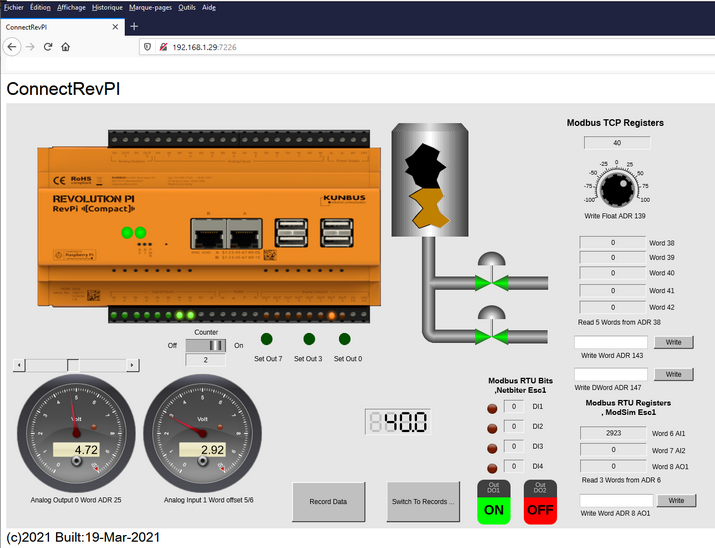

Exemple d'application développée avec MIStudio sur RevPI Compact sans aucune ligne de code à écrire. Utilisation des E/S TOR, E/S Analogiques, Modbus TCP Maître, Modbus RTU Maître le tout avec enregistrement des valeurs Analogiques dans un base MySQL.

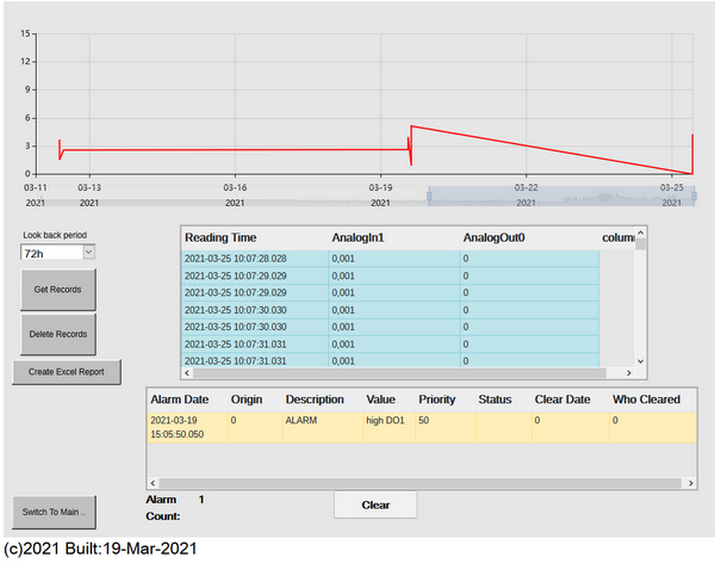

En cliquant sur le bouton "Switch To Records...", on ouvre la vue suivante pour afficher les enregistrements et les alarmes

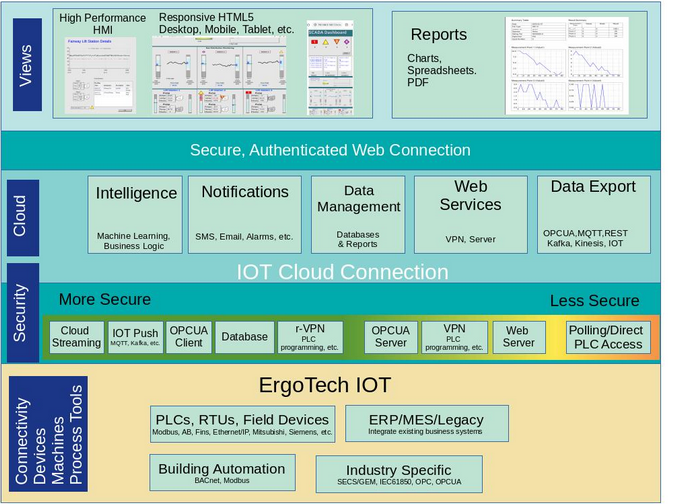

Présentation MIstudio





Nous vous accompagnons...

Le RevPi Flat forme une plate-forme polyvalente, basée sur Raspberry Pi et LINUX et librement programmable pour l'optimisation des processus, le traitement plus efficace des données et la mise en œuvre de nouvelles stratégies marketing dans le secteur de l'énergie. De plus, nous vous assistons avec des services complets, tels que la programmation, la sélection de capteurs et bien plus encore.



Révolutionner l'industrie de l'énergie

Gestion énergétique moderne et décentralisée
Centrales électriques virtuelles
Fournir une puissance d'équilibrage / contrôler la plage de puissance dans le contrôle de petites centrales électriques
Commerce d'énergie
Contrôle des bornes de recharge et des cellules hydrogène
Recharge des voitures électriques optimisée en termes de coûts et de temps / optimisation du temps de charge.

Gestion des magasins tampons temporaires alternatifs, comme pour les voitures électriques
Administration sur un seul site des données de base numériques, des fichiers et des protocoles de maintenance
Relevé de compteur à distance
Solutions cloud
Sécurité informatique avec module de plateforme de confiance (TPM)



Téléchargements :
Présentation du RevPI Flat (Anglais) RevPI Flat flyer
Fiche technique du RevPI Flat RevPi Flat data
