REVOLUTION PI revPI CoNNECT+, REVPI CONNECT SE, REVPI CONNECT S, REVPI CONNECT 4

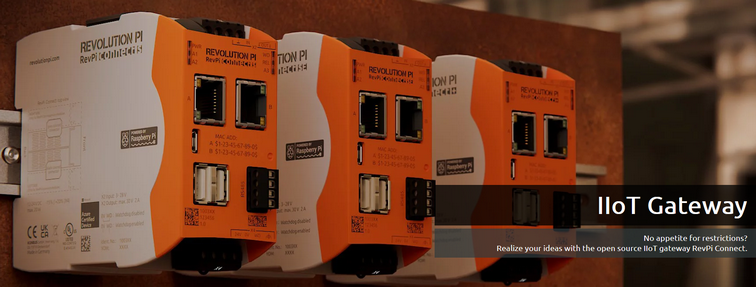

IIoT Gateway. La simplicité et la puissance d'un Raspberry PI sous Linux en version industrielle...

Le RevPi Connect 4 ! Vidéo de présentation du RevPI Connect 4
	RevPi Connect, la passerelle IIoT. 2 réseaux - 1 appareil Deux ports Ethernet permettent à l'appareil d'être intégré simultanément dans le réseau d'automatisation et le réseau informatique pour transmettre des données de machines, par exemple, de l'atelier au cloud ou à un système informatique supérieur.

	RevPi Connect 4	RevPi Connect S	RevPi Connect SE	RevPi Connect +
Compute Module	CM4	CM4S	CM4S	CM3+
CPU	Broadcom BCM2711 quad-core Cortex-A72 1,5 Ghz	Broadcom BCM2711 quad-core Cortex-A72 1,5 Ghz	Broadcom BCM2711 quad-core Cortex-A72 1,5 Ghz	Broadcom BCM2837B0 quad-core Cortex-A53 1,2 Ghz
RAM	LPDDR4 jusqu'à 8Go	LPDDR4 1Go	LPDDR4 1Go	LPDDR2 1Go
Flash eMMC	jusqu'à 32Go	jusqu'à 32Go	jusqu'à 32Go	jusqu'à 32Go
WLAN	oui (optionnel)	non	non	non
HDMI	1x port Micro HDMI 2.0a (4K)	1x port Micro HDMI 2.0a (4K)	1x port Micro HDMI 2.0a (4K)	1x port Micro HDMI 1.3 (FHD)
Ethernet	2x RJ45 1 Gbit/s	2x RJ45 10/100 Mbit/s	2x RJ45 10/100 Mbit/s	2x RJ45 10/100 Mbit/s
USB	2x USB 3.2 Gen 1	2x USB 2.0	2x USB 2.0	2x USB 2.0
Micro-USB	1	1	1	1
RS485	1xRS485 bornier à vis 4 poles	1xRS485 bornier à vis 4 poles	1xRS485 bornier à vis 4 poles	1xRS485 bornier à vis 4 poles
IO	1 bornier à vis 4 poles pour contact relai et signal d'entrée	1 bornier à vis 4 poles pour contact relai et signal d'entrée	1 bornier à vis 4 poles pour contact relai et signal d'entrée	1 bornier à vis 4 poles pour contact relai et signal d'entrée
PiBride	2	1	1	1
ConBride	0	1	1	1
supporte les Modules Gateway	non	oui	non	non
Indicateurs LED	6x LED multi-couleurs dont 5 programmables	6x LED bi-couleurs dont 3 programmables	6x LED bi-couleurs dont 3 programmables	6x LED bi-couleurs dont 3 programmables
Horloge RTC sauvegardée	via pile bouton CR2032	via condensateur (24h)	via condensateur (24h)	via condensateur (24h)
Watchdog	oui	oui	oui	oui
TPM	oui	non	non	non
Fiche produit

Pleine puissance

Le circuit d'alimentation est l'une des parties les plus importantes du RevPi Connect. Afin d'obtenir une chaleur aussi faible que possible grâce à la dissipation de puissance, nous utilisons un convertisseur continu-continu à haut rendement (rendement supérieur à 80%). Ces convertisseurs utilisent une entrée 24 VCC (ce qui est le cas habituel dans les applications industrielles) pour produire toutes les tensions d'alimentation nécessaires au cœur.

Mais notre module Core ne fonctionne pas seulement sur une plage d'alimentation normalisée de 20,4 V à 28,8 V, mais fonctionne également avec une tension d'entrée de seulement 10,7 V *. Cela signifie que vous pouvez même utiliser des batteries de voiture ou des panneaux solaires comme source d'alimentation. Aux entrées 24 V, toute perte de puissance jusqu'à 10 ms n'affectera pas le fonctionnement du RevPi Connect, et même jusqu'à 25 ms sans charge USB. La tension d'entrée et la mise à la terre fonctionnelle sont connectées au RevPi Connect en utilisant des connecteurs robustes sur le côté inférieur.

Le circuit de protection sophistiqué garantit un fonctionnement continu même en cas d'interférences électriques ou électromagnétiques importantes sur les lignes d'alimentation d'entrée. La foudre et les perturbations electro-magnétiques à proximité ont été simulées dans nos laboratoires d'essais, mais n'ont pas pu perturber nos modules RevPi Connect.

* RevPi de base peut seulement fournir 2 x 500 mA ports USB en alimentation 5 V en utilisant une tension d'alimentation supérieure à 11 V. LA norme EN61131 exige un minimum de 10 ms de tolérance contre les microcoupures d'alimentation qui ne peut être garanti qu'avec une tension d'entrée de 20,4 à 28,8 V. A 12Volts, cette tolérance diminue considérablement, en particulier lors d'utilsation en charge des ports USB.

Un chien de garde matériel librement configurable surveille l'état de la passerelle IIoT, une sortie relais sert à garantir que les appareils connectés ou les modules d'extension peuvent être surveillés ou réinitialisés respectivement. L'appareil dispose en outre d'une entrée 24 V pour recevoir les signaux d'arrêt d'un onduleur.

Interfaces

RevPi Connect est équipé des interfaces :

Connectez le RevPi Connect à 2 réseaux LAN à l'aide des 2 connecteurs Ethernet RJ45.	Le RevPi Core est équipé de deux connecteurs USB-A sur la face avant qui peuvent être utilisés pour les périphériques client USB. Les deux connecteurs peuvent piloter jusqu'à 500 mA à leurs broches d'alimentation 5 V. Vous pouvez donc brancher des lecteurs USB ou périhériques USB dans ces connecteurs sans avoir recours à un concentrateur USB Hub actif.	Connecteur 4 poles liaison port série RS485 pour connecter par exemple Modbus RTU	Vous pouvez connecter un système hôte USB (généralement un PC) avec le RevPi Core en utilisant le connecteur Micro-USB au milieu de la plaque avant. Le RevPi Core démarre alors dans un mode d'accès passif eMMC et se comporte comme une clé USB client. De cette façon, vous pouvez charger une image Linux depuis un PC ou faire une copie de sauvegarde du RevPI Core en utilisant un fichier image depuis un PC.	Une prise Micro-HDMI, par ex. pour connecter un moniteur vidéo.



Hautement modulaire

PiBridge (connecteur noir en haut à droite du boitier):
Le bus de données reliant tous les modules au RevPi s'appelle PiBridge. Les modules sont physiquement connectés les uns aux autres, en utilisant un connecteur système sur le dessus (cavalier). Trois types de signaux sont échangés via ce connecteur:

4 broches du PiBridge sont utilisées pour la détection automatique du module pendant la phase de démarrage. Après cette phase, RevPi Core sait exactement quels modules sont connectés et dans quelle position physique ils sont.

4 broches du PiBridge sont utilisées pour l'échange rapide de petits paquets de données utilisant des signaux RS485. Ce canal est également utilisé pour la configuration du module pendant la phase de démarrage. Après cette configuration, ce canal est utilisé pour l'échange cyclique de données entre RevPi Core et tous les modules d'E / S connectés.

8 broches du PiBridge sont utilisées pour l'échange rapide de données de grandes quantités de données en utilisant des signaux Ethernet. Jusqu'à présent, ce canal n'est utilisé que par nos modules de passerelle modulaires RevPi Gates qui peuvent collecter jusqu'à 512 octets de données cycliquement à partir de presque tous les bus de terrain concernés

ConBridge (connecteir gris en haut à gauche du boitier): Ce connecteur permet de connecter des modules intelligents types CON MODULES CAN et MBUS.



Endurci L'un de nos principaux objectifs était de rendre Raspberry Pi prêt pour un environnement industriel difficile, de sorte qu'il pourrait devenir un véritable IPC qui répond à la norme EN61131-2.      Alimentation: min. 10,7 V, max. 28,8 V, max. 10 W      Température de fonctionnement: -40 à 55 ° C *      Protection contre les décharges électrostatiques: 4 kV / 8 kV selon EN61131-2 et IEC 61000-6-2      Tests de surtension / d'éclatement: appliqués selon EN61131-2 et CEI 61000-6-2 à l'aide d'entrées d'alimentation, de lignes Ethernet et de lignes IO      Tests EMI: selon EN61131-2 et CEI 61000-6-2 * N'ayant pas de lourdes charges USB et fournissant une émission de chaleur libre du boîtier, nous avons utilisé le RevPi Core jusqu'à 65 ° C à une tension d'alimentation d'entrée de 24 V sans aucun problème. Nous ne pouvons pas garantir le démarrage à froid d'un système refroidi à des températures ambiantes inférieures à -30 ° C en utilisant une tension d'alimentation de 24 V - Ceci s'applique uniquement au RevPi Core avec un processeur monocanal BCM2835.



MIStudio pour RevPI Connect+ /Connect SE / Connect S / Connect4

Vos applications GUI/HMI et traitement de données, IOT/Cloud, OPC UA embarquées sur Revolution PI en quelques clics avec l'outil MIStudio. RESoluCOM a développé le driver permettant aux applications déployées à partir de l'outil MIstudio de s'interfacer directement sur la périphérie E/S (TOR, ANA, Gateway (en version Connect + et S), ....) de la gamme Revolution PI. Grace à ce driver, les objets suivants sont disponibles au sein de MIstudio: RevPIRead, RevPIReadBit, RevPIReadByte, RevPIReadWord, RevPIReadDword, RevPIReadFword, RevPIWrite, RevPIWriteBit, RevPIWriteByte, RevPIWriteWord, RevPIWriteDword, RevPIWriteFword

Exemple d'utilisation dans MIStudio:

Le Logiciel MIStudio :   Notre partenaire ErgoTech fournit des solutions dans un large éventail d'industries depuis plus de 20 ans avec des applications dans l'énergie, l'automatisation des bâtiments, SCADA, les semi-conducteurs et de nombreuses autres industries. MIStudio est le seul outil dont vous avez besoin pour créer la dernière application sécurisée pour le déploiement IOT, bureau, IPC, serveur et cloud afin que vous puissiez créer des applications intelligentes avec des IHM sophistiquées et hautes performances. Avec MIStudio, les ingénieurs, les usines et le personnel des technologies opérationnelles peuvent créer des applications IOT et Cloud qui nécessiteraient normalement une équipe de programmeurs informatiques.

MIStudio est une solution IOT / Cloud complète prenant en charge MQTT, REST / HTTP et des interfaces personnalisées pour Azure, AWS et plus - le tout dans un environnement glisser-déposer qui ne nécessite aucune connaissance en programmation.Avec ce déploiement direct vers la solution Cloud de votre choix, MIStudio comble le fossé entre le monde informatique et la technologie opérationnelle (OT). Cela redonne le contrôle à l'usine et aux ingénieurs de production - des personnes très familières avec vos besoins en PLC, SCADA, DCS et en automatisation d'usine.   Exemple d'application développée avec MIStudio sur RevPI Compact sans aucune ligne de code à écrire. Utilisation des E/S TOR, E/S Analogiques, Modbus TCP Maître, Modbus RTU Maître le tout avec enregistrement des valeurs Analogiques dans un base MySQL. En cliquant sur le bouton "Switch To Records...", on ouvre la vue suivante pour afficher les enregistrements et les alarmes   Présentation MIstudio



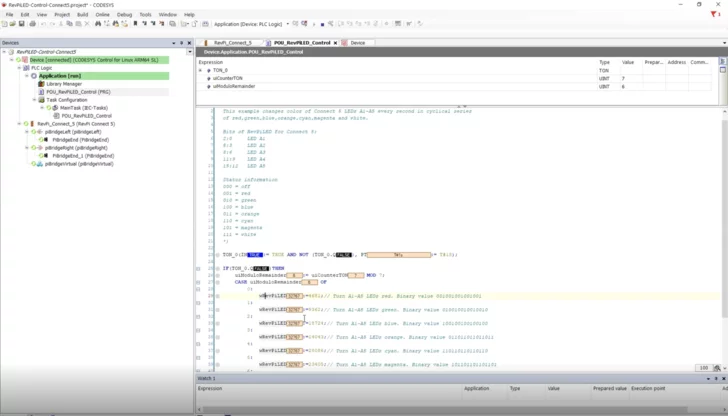

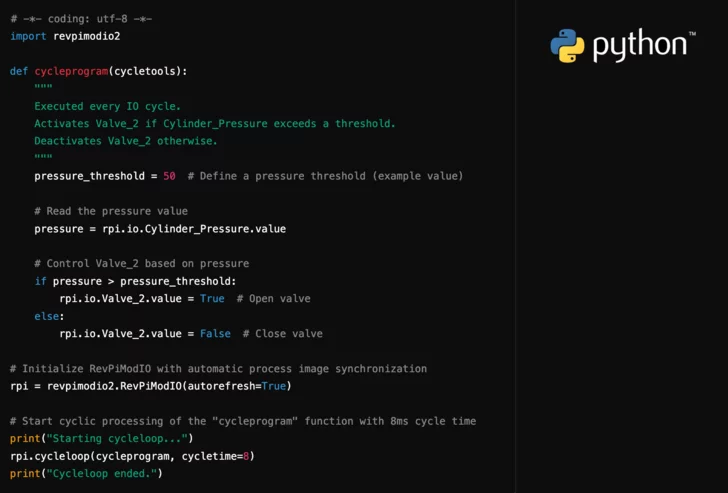

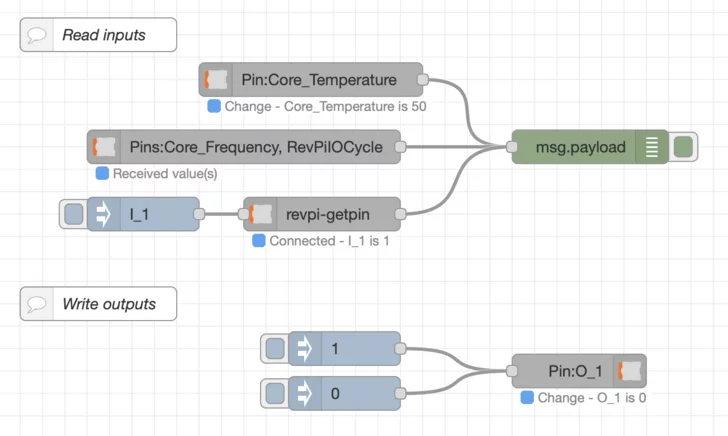

Logiciel Open Source

Bien que Revolution Pi soit un système ouvert sur lequel chacun peut installer son propre logiciel, nous avons essayé d'équiper Revolution Pi de logiciels et d'applications couvrant la plupart des applications. Le système d'exploitation utilisé est une version personnalisée du Raspberry Pi OS, qui inclut un correctif en temps réel du noyau. C'est selon nous le meilleur compromis pour rester le plus proche possible de l'environnement de développement original d'un Raspberry Pi tout en gardant un contrôle élevé sur les priorités des tâches que gère le planificateur.

Le planificateur, qui contrôle l'exécution des tâches par le système d'exploitation, peut être largement configuré dans ce noyau modifié afin d'éviter les retards généralement causés par le réseau et d'autres accès aux E/S. Les pilotes appropriés pour les modules d'extension sont bien entendu déjà préinstallés.

Appareil certifié Azure Collecter les données des capteurs, les traiter et envoyer les données traitées vers un cloud est l’un des points forts du Revolution Pi. Par conséquent, RevPi Connect a été certifié par Microsoft Azure. La certification garantit que l'intégration avec l'une des plates-formes cloud les plus importantes peut se faire de la manière la plus fluide et la plus simple possible.

Fonctionnalités Modbus Revolution Pi est livré avec une capacité maître et esclave pour les protocoles réseau Modbus RTU et Modbus TCP courants. Les passerelles externes ne sont donc, dans la plupart des cas, plus nécessaires lors de l'utilisation de ces deux protocoles réseau. Modbus TCP fonctionne avec l'interface Ethernet disponible sur le RevPi Core (ou via une prise RJ45 sur le panneau avant) ou toute autre connexion Ethernet (par exemple un adaptateur WLAN USB) prise en charge par le protocole TCP / IP. Modbus RTU nécessite un périphérique TTY sous Linux. Comme l'interface UART existante du module de calcul est déjà réservée au PiBridge et n'est donc pas disponible, un convertisseur USB-série tel qu'un convertisseur RS485 est requis (non compris dans la livraison). La configuration se fait via le logiciel de configuration graphique PiCtory.



	Fiches produits	Connect 4
		Connect S
		Connect SE
		Connect +
