MODULE REVPI AIO et MIO

Connectez vos E/S Analogiques à un CPU Revolution RevPi Core3(+) ou Connect(+)


RevPi AIO
RevPi MIO

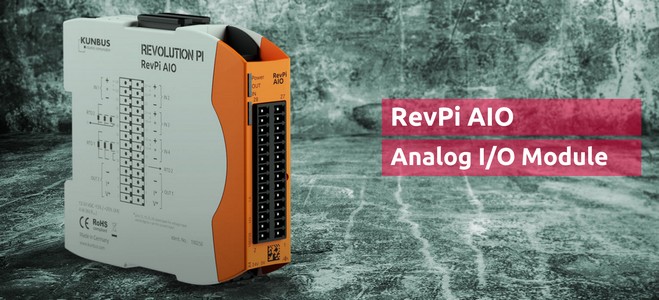

En plus de 4 modules d'extension d'E / S numériques, un module d'extension d'E / S analogiques est disponible. En utilisant RevPi AIO, le système Revolution Pi est étendu par 2 entrées analogiques, 2 sorties analogiques et 2 canaux RTD. Comme tous les modules d'E / S, le RevPi AIO dispose d'un connecteur d'E / S à 28 broches à l'avant. Les entrées, les sorties et les canaux RTD sont isolés galvaniquement les uns par rapport aux autres et par rapport au circuit logique. RevPi AIO est protégé contre les interférences selon EN61131-2 et peut fonctionner de -30 ° C à 55 ° C.
La version spéciale RevPi MIO a en plus de ses 4 canaux numériques qui peuvent être commutés en entrées ou sorties, 8 entrées analogiques et 8 sorties analogiques.Les entrées et les sorties analogiques opérent en gamme 0-10V. .



Modules E/S Analogiques sur Module AIO

Entrées Analogiques Sorties Analogiques
RevPi AIO comprend 4 entrées analogiques. Il est équipé d'un convertisseur DAC 24 bit pour la connexion aux capteurs analogiques comme capteur de niveau, capteur de pression... Le module supporte les entrées en tension et en courant. RevPi AIO comprend 2 sorties analogiques ayant une résolution de 16 bit pour connexion aux actionneurs... Le module supporte les sorties en tension et en courant.
Voltage intput range
  • 0 – 5 V
  • 0 – 10 V
  • +/- 5 V
  • +/- 10 V
Voltage output range
  • 0 – 5 V
  • 0 – 10 V
  • +/- 5 V
  • +/- 10 V
  • 0 – 5.5 V
  • 0 – 11 V
  • +/- 5.5 V
  • +/- 11 V
Current input range:
  • 4 – 20 mA
  • 0 – 20 mA
  • 0 – 24 mA
  • +/- 25 mA
Current output range:
  • 4 – 20 mA
  • 0 – 20 mA
  • 0 – 24 mA



Canaux RTD
En plus de 4 canaux d'entrée analogiques, RevPi AIO dispose également de 2 canaux d'entrée RTD séparés. Les 2 entrées RTD permettent de mesurer des températures de -165 ° C à +600 ° C par paliers de 0,5 ° C avec des capteurs RTD communs tels que les sondes Pt100 / Pt1000. Les sondes peuvent être connectées directement au module avec 2, 3 ou 4 câbles.

Téléchargement :
Fiche produit RevPi AIO
Fiche produit RevPi MIO
