REVOLUTION PI revPI CoMPACT CONTROLLER

Un appareil - complet. Réalisez vos projets avec RevPi Compact, l'appareil open source basé sur Raspberry Pi....

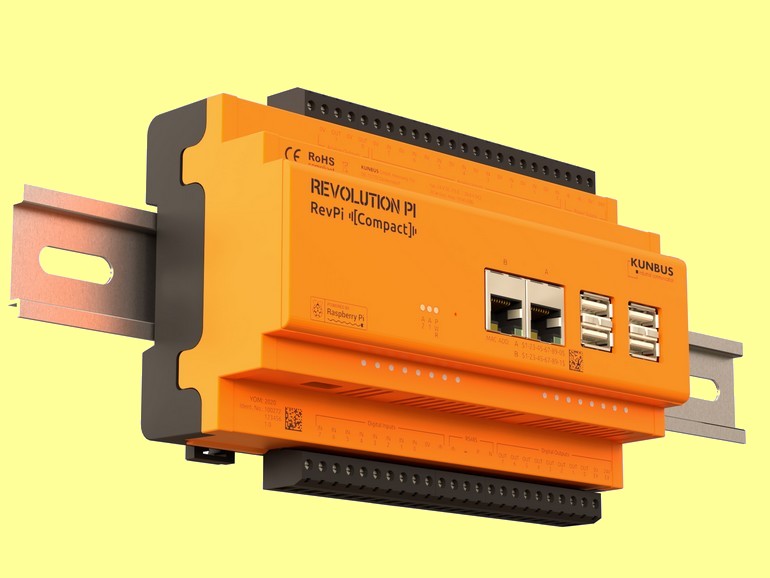

RevPi Compact
Le RevPi Compact est un contrôleur compact open source basé sur le Raspberry Pi. Équipé du Raspberry Pi Compute Module 3+, le système de contrôle dispose d'un processeur quad-core avec 1,2 GHz, 1 Go de RAM et 8 Go de mémoire flash eMMC. Le concept de plate-forme ouverte (y compris les droits root complets) permet à l'utilisateur une liberté de conception maximale lors de la mise en œuvre de ses projets. Pour connecter des capteurs et des actionneurs, le RevPi Compact est équipé de huit entrées numériques et analogiques ainsi que de huit sorties numériques et de deux sorties analogiques. Deux interfaces Ethernet (chacune avec sa propre adresse MAC) permettent d'intégrer simultanément l'appareil dans deux réseaux différents. L'appareil dispose également d'une interface RS485 à 4 pôles avec bornes à vis. La conception à profil bas permet à l'appareil d'être installé dans des systèmes de sous-distribution (tableau d'abonné), que l'on trouve couramment dans l'automatisation des bâtiments. Le système d'exploitation utilisé est un Raspbian adapté avec un patch en temps réel. Les applications individuelles peuvent être programmées via Node-RED, Python ou directement en C. Les protocoles industriels populaires Modbus RTU et Modbus TCP sont pris en charge en standard. Ceux qui ne veulent pas se programmer eux-mêmes peuvent utiliser en option le logiciel professionnel PLC et SCADA pour le contrôle et la visualisation.



Specs RevPi Compact
Processor Broadcom BCM2837
Number of cores 4
Clock rate 1.2 GHz
RAM 1 GByte
EERAM persistent memory 2 kB
eMMC flash memory 8 GByte
Power supply typ. 24 V DC (10.8 … 28.8 V DC)
Max. power consumption 20 W (incl. 10 W USB)
Housing type DIN rail housing (for DIN rail version EN 50022)
Housing material Polycarbonate

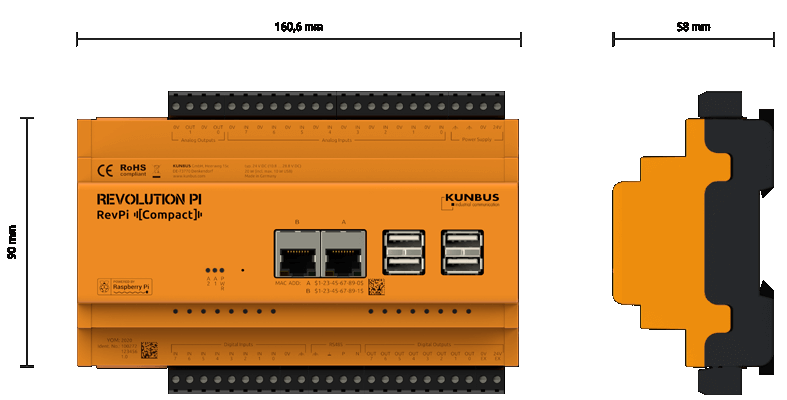

Dimensions (H x W x D) 90 x 160.6 x 58 mm
Weight approx. 290 g
Protection class IP20
Operating temperature -20 °C…+55 °C
Storage temperature -40 °C…+85 °C
Humidity 93 % (non-condensing)
EMC interference emission according to EN 61000-6-4
EMC immunity according to EN 61000-6-2
CE, RoHS conformity Yes
Interfaces on RevPi Connect
2 x RJ45 Ethernet sockets
4 x USB 2.0 sockets
1 x Micro HDMI socket
1 x Micro USB 2.0 socket
1 x RS485 screw terminal (4 pole), 500kbps max
8 x digital Inputs
8 x digital Outputs
8 x analog Inputs
2 x analog Outputs

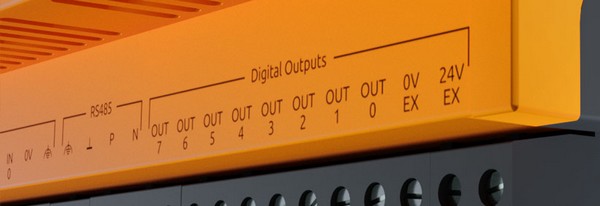

Grand nombre d'interfaces E / S intégrées

Contrairement à la conception standard de Revolution Pi, le RevPi Compact n'est pas modulaire. Afin de répondre aux exigences les plus courantes des applications, le RevPi Compact est équipé d'un grand nombre d'entrées et de sorties numériques et analogiques. L'appareil dispose de huit entrées numériques et de 8 sorties numériques. Pour les capteurs ou actionneurs analogiques, l'appareil est également équipé de 8 entrées analogiques (0 - 10 V) et de 2 sorties analogiques (0 - 10 V). Les entrées et sorties peuvent être câblées via des bornes à vis situées en haut ou en bas de l'instrument.

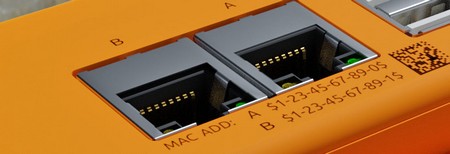

Fonctionnement simultané sur deux réseaux Ethernet

Les deux interfaces Ethernet séparées du RevPi Compact permettent d'intégrer l'appareil dans deux réseaux différents en même temps. Par exemple, les données de capteur du réseau OT peuvent être transférées de l'atelier au RevPi Compact via Modbus TCP et envoyées plus loin dans le cloud ou un système informatique de niveau supérieur à l'aide de MQTT ou OPC UA.



Logiciel Open Source

Même que Revolution Pi est un système ouvert où chacun peut installer son propre système d'exploitation et logiciel, nous avons essayé de fournir à Revolution Pi des logiciels et des applications qui couvrent la plupart des cas d'utilisation. En tant que système d'exploitation, nous utilisons une version personnalisée de Raspbian, qui a entre autres un correctif en temps réel du noyau. À notre avis, c'est le meilleur compromis pour rester le plus proche possible de l'environnement de développement d'origine d'un Raspberry Pi et toujours avoir un haut niveau de contrôle sur les priorités des tâches gérées par le planificateur.

Avec ce noyau modifié, le planificateur qui contrôle l'exécution des tâches par le système d'exploitation peut être largement configuré pour éviter les retards généralement causés par le réseau et d'autres accès d'E / S. Les pilotes appropriés pour les modules d'extension sont bien entendu déjà préinstallés.



Fonctionnalités Modbus

Le RevPi Compact a déjà des capacités de maître et d'esclave pour les protocoles réseau populaires Modbus RTU et Modbus TCP. Modbus TCP fonctionne avec les interfaces Ethernet existantes du RevPi Compact (c'est-à-dire via les prises RJ45 sur le panneau avant) ou toute autre connexion Ethernet supplémentaire (par exemple, un adaptateur USB WLAN) qui fournit le protocole TCP / IP. Modbus RTU peut être implémenté via le connecteur RS485 à 4 broches. La configuration maître et esclave est contrôlée par notre logiciel de configuration graphique basé sur navigateur PiCtory..



MIStudio pour RevPI Compact
Vos applications GUI/HMI et traitement de données, IOT/Cloud, OPC UA embarquées sur Revolution PI en quelques clics avec l'outil MIstudio.
RESoluCOM a développé le driver permettant aux applications déployées à partir de l'outil MIStudio de s'interfacer directement sur la périphérie E/S (TOR, ANA, Gateway, ....) de la gamme Revolution PI. Grace à ce driver, les objets suivants sont disponibles au sein de MIstudio:

RevPIRead, RevPIReadBit, RevPIReadByte, RevPIReadWord, RevPIReadDword, RevPIReadFword, RevPIWrite, RevPIWriteBit, RevPIWriteByte, RevPIWriteWord, RevPIWriteDword, RevPIWriteFword
Exemple d'utilisation dans MIStudio:
Le Logiciel MIStudio :



Notre partenaire ErgoTech fournit des solutions dans un large éventail d'industries depuis plus de 20 ans avec des applications dans l'énergie, l'automatisation des bâtiments, SCADA, les semi-conducteurs et de nombreuses autres industries. MIStudio est le seul outil dont vous avez besoin pour créer la dernière application sécurisée pour le déploiement IOT, bureau, IPC, serveur et cloud afin que vous puissiez créer des applications intelligentes avec des IHM sophistiquées et hautes performances. Avec MIStudio, les ingénieurs, les usines et le personnel des technologies opérationnelles peuvent créer des applications IOT et Cloud qui nécessiteraient normalement une équipe de programmeurs informatiques.

MIStudio est une solution IOT / Cloud complète prenant en charge MQTT, REST / HTTP et des interfaces personnalisées pour Azure, AWS et plus - le tout dans un environnement glisser-déposer qui ne nécessite aucune connaissance en programmation.Avec ce déploiement direct vers la solution Cloud de votre choix, MIStudio comble le fossé entre le monde informatique et la technologie opérationnelle (OT). Cela redonne le contrôle à l'usine et aux ingénieurs de production - des personnes très familières avec vos besoins en PLC, SCADA, DCS et en automatisation d'usine.



Exemple d'application développée avec MIStudio sur RevPI Compact sans aucune ligne de code à écrire. Utilisation des E/S TOR, E/S Analogiques, Modbus TCP Maître, Modbus RTU Maître le tout avec enregistrement des valeurs Analogiques dans un base MySQL.
En cliquant sur le bouton "Switch To Records...", on ouvre la vue suivante pour afficher les enregistrements et les alarmes

Présentation MIstudio

Node-Red

Le logiciel open source pré-installé Node-RED est un excellent outil pour la réalisation de tâches d'automatisation simples et de prototypage rapide.


L'un de nos principaux objectifs était de donner au Raspberry Pi une réelle capacité industrielle pour en faire un véritable système de contrôle compact. C'est pourquoi le boîtier de rail DIN du RevPi Compact est équipé d'un matériel industriel 24 V robuste conforme à la norme EN 61131-2. Alimentation: typ. 24 V CC (10,8… 28,8 V CC)
Température de fonctionnement: -20 ° C…. +55 ° C
Emission d'interférences CEM selon EN 61000-6-4
Immunité CEM selon EN 61000-6-2



Téléchargements :
Présentation du RevPI Compact (Anglais) RevPI Compact flyer
Fiche technique du RevPI Compact RevPi Compact data
