Outil de diagnostic et d'analyse réseaux Profibus

Fonctionnalites generales & avantages

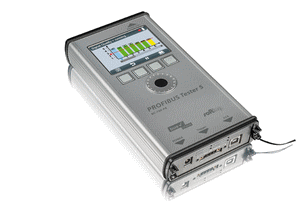

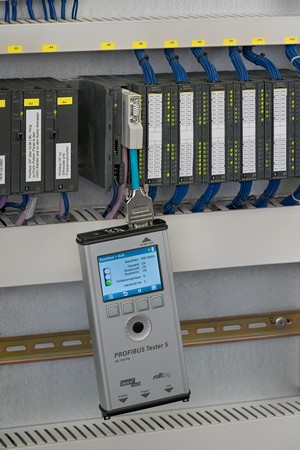

PROFIBUS Tester 5 est un outil de diagnostic puissant, autonome et ou connecté à un PC, permettant à un utilisateur non expert Profibus de réaliser un test rapide mais complet d'une installation PROFIBUS. Il permet des tester les câbles, la qualité du signal et d'analyser la communication des réseaux Profibus. En mode autonome alimenté par sa batterie, il affiche des résultats de mesures précis, clairs et détaillés grâce à son écran graphique couleur. Les mesures sont enregistrées directement au sein de l'appareil et peuvent être exportées via un lien USB vers un PC pour analyse avancée avec le logiciel PC DIAG Suite. Il s'insère dans le réseau existant de manière transparente et sans aucune perturbation sur le réseau actif. L'outil détecte tous les types d'erreurs (même les erreurs sporadiques). Grâce à un simulateur intégré (maître DP), il permet la mesure de tout ou partie du réseau, de manière indépendante. Le PROFIBUS Tester 5 est l'outil idéal pour les agents de maintenance (dépannage/maintenance curative). Il permet d'identifier et de localiser les problèmes des réseaux Profibus (problèmes de câbles, de connecteurs ou problèmes de communication entre le Maître et les Esclaves). Il permet aussi de réaliser des tests préventifs et il vous assure la fiabilité de votre réseau. De plus l’outil permet aux installateurs/intégrateurs la qualification du réseau avant sa mise en service et d’établir la documentation associée.
Avantages
Tout en un (All-In-One)
  • Testeur de câble Profibus
  • Testeur de signaux et de la ligne RS485
  • Analyseur de protocole (Trames Profibus)
  • Simulateur de Maître et "Topology Scan" déterminant la longeur du câble et la distance entre chaque appareil.
  • Fonction oscilloscope

Ce materiel est actuellement aussi disponible en achat d'occasion (matériel fonctionnel utilisé pour faire des démonstrations).

Son prix d'occasion est de 2550€ HT au lieu des 4800€ HT en prix neuf.

Achat possible en nous contactant en direct ou via un achat en ligne sur notre site eCommerce.





Facilité
  • Diagnostic rapide minimisant le temps de recherche grâce à sa simplicité et à son affichage clair et explicite.
  • Ne nécessite pas d'être un expert en Profibus.

Mode Stand-Alone / Mode Connecté

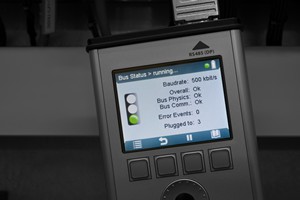

  • Le PROFIBUS Tester 5 fonctionne en mode autonome (Stand-Alone) alimenté grâce à sa batterie, pas besoin d'un PC portable pour réaliser les tests. Son écran graphique offre une vision claire et synthétique des mesures.

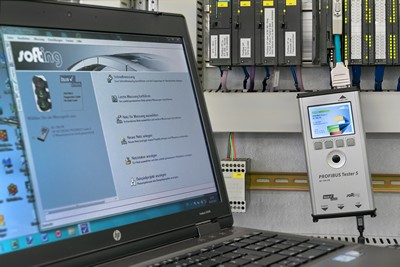

  • Le PROFIBUS Tester 5 peut aussi se connecter à un PC/notebook (mode expert) via un lien USB.
  • Une fois en mode connecté, les tests peuvent être exportés depuis l'appareil vers le PC pour une analyse détaillée à l'aide du logiciel PB-DIAG-SUITE
  • Le mode connecté permet les fonctions avancées telles que oscilloscope numérique, l'enregistrement des trames, la fonction de simulateur de maître Profibus DP et le scan de la topologie.



CaractEristiques PROFIBUS TESTER 5

PROFIBUS Tester 5
Alimentation
Batterie lithium-ion intégrée supportant 11.1VDC ou adaptateur externe 100 VAC ... 240 VAC, 50/60Hz (isolation galvanique)
L'autonomie de la batterie est de 5 heures (dépendant du type de test effectué).
La batterie est rechargée avec un adaptateur secteur
Opération
Via écran graphique couleur, touches fonctions et molette munie d'un bouton poussoir ou via le logiciel sur PC
RS485
PROFIBUS D-Sub Connecteur, 9 points et alimentation pour terminaison externe

Analyse du signal

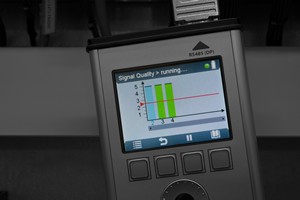

PROFIBUS DP, DPV1, FMS and MPI. La qualité du signal est sous forme d'un index de 0 à 5000 Index déterminé par la forme de l'onde, le ratio signal/bruit et le temps de monté du signal. L'échantillonage de signal est de 8/16 mesures par Bit.

Oscillogramme:
Etendue: ±5V at 10mV Résolution (Differentiel), 0V...15V à 15mV Résolution (A ou B vers DGND); Echantillonage: Jusqu'à 384M échantillons/s;
Topology scan:
Active, distance maximum de 230 m, précission à ±2 m

Test de câble:
Actif, longueur du segment: de 5 m … 1,500 m, précision: 5 %
Protocoles
PROFIBUS DP-V0 and DP-V1, automatic baud rate detection in the range of 9.6 kbit/s … 12 Mbit/s
USB   V 2.0, High Speed 480 Mbit/s, isolé
Trigger
IN: L = 0 V .. 0.8 V; H = 2.4 V .. 24 V; pulse > 10 μs, active high
OUT: approximately 5 V, active low (connection to storage oscilloscope)
Capacité mémoire   3 répertoires réseaux configurables (segment et test location) pour sauvegarde de tests (quick tests, trend logs et cable test)
Trend logging: 99 heures maxi
Température
  • fonctionnement: 0 °C ... 50 °C, stockage: -20 °C ... 70 °C
  • Humidité de l'air: 10 % ... 90 % sans condensation
Logiciel   PROFIBUS Diagnostic Suite, voir manuel
Conformité   CE, FCC, VCCI
Dimensions / Poids
35 mm x 220 mm x 110 mm
.
Valise complète: 4.2 kg

Code article :

Description
DDA-NN-006014
  PROFIBUS Tester 5, “All-In-One” Outil de test (tests physiques et fonctionnels) pour réseaux PROFIBUS DP, valise de transport, alimentation secteur aux standards européen et US. Câbles d'alimentation, adaptateur standard Sub-D PROFIBUS, câble USB, connecteur à vis pour entrée/sortie du trigger, manuel utilisateur , suite logicielle d'analyse PB-DIAG-SUITE sur CR-Rom incluant manuel et guide d'aide au démarrage.
BC-600-PB-CB-DSUB1
  Câble adaptateur RS485 Sub-D pour tests sans perturbation d'un segment actif PROFIBUS
BC-600-PB-CB-M12
  Adaptateur Sub-D vers M12 avec T et terminaison de bus Profibus type M12
PB-LSZ-CHB3
  Pince ampèremétrique digitale pour mesure du courant de fuite dans le blindage câble PROFIBUS (problème de perturbations électromagnétiques) 40 ..1000 Hz, MIN/MAX, Data Hold...
BC-PBMB-PB-S
  Interface Sub-D PROFIBUS avec teminaison active et connecteur angle à 90°
BC-M12DP-PB
  Interface M12 pour PROFIBUS DP, incluant un T, un bouchon de terminaison et câble de 1m
TRA-PB-TECH
  Formation sur la technologie PROFIBUS Technology (2 jours)
TRA-PB-TS
  Formation sur le dépannage réseaux PROFIBUS (3 jours)
EXPERTISE
  Prestation d'expertise et audit réseau sur site






Téléchargement

 PDF Document
Nouveautés sur PB-T5
 PDF Document
Fiche Produit PB-T5
 PDF Document Optimiser votre réseau avec PB-T5
