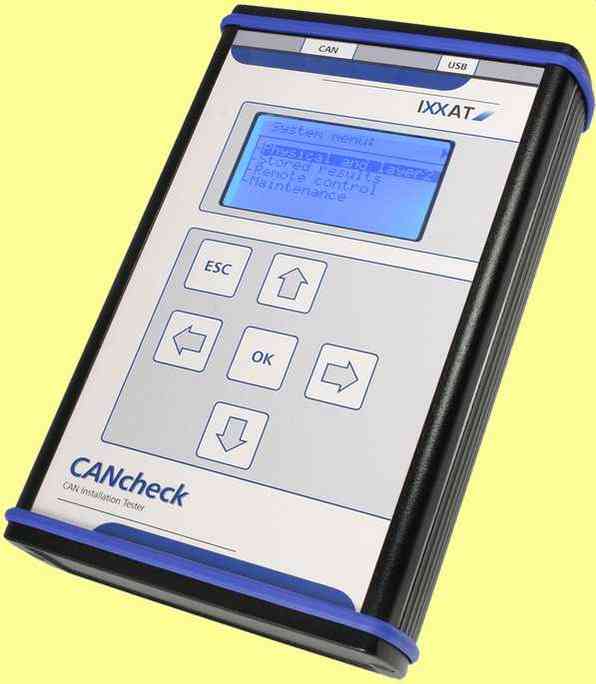

CANcheck permet d'examiner des réseaux CAN à l'occasion de leur mise en service, d'une recherche d'erreurs ou d'une maintenance. Pour ce faire, l'appareil portatif fonctionnant à piles est connecté au réseau CAN à contrôler et utilisé via un menu clair. Ce materiel est actuellement aussi disponible en achat d'occasion (matériel fonctionnel utilisé pour faire des démonstrations). Son prix d'occasion est de 600€ HT au lieu des 1365€ HT en prix neuf. Achat possible en nous contactant en direct ou via un achat en ligne sur notre site eCommerce. Achat en ligne

Avantages

• Test de câbles lorsque le réseau est hors-circuit et test opérationnel lorsque le réseau fonctionne
• Test du câblage: test de résistance entre toutes les broches de la fiche CAN (attestation CiA), évaluation réalisée à partir de valeurs seuils prédéfinies
Test de résistance de terminaison: mesure de la résistance entre CAN_H et CAN_L
• Longueur de câble: détermination de la longueur du câble en fonction du temps de propagation de l'impulsion, détermination de l'impédance
Mesure des niveaux de signal: niveaux de signal absolu et différentiel énumérés par identifiant
• Détection du débit en bauds de transmission: détection de la vitesse de transmission du système CAN testé (en bauds)
• Scanne des identifiants: détection de tous les identifiants transmis et affichage de leur périodicité
• Mode CANopen: affichage du niveau de signal et de la fréquence de réception énumérés par le Node-ID
• Charge de bus: mesure de la charge de bus actuelle du système CAN
• Trames d'erreur: indication des trames d'erreur par unité de temps
• Guidage de l'utilisateur: instructions relative au test avant sa réalisation, OK ou message d'erreur à la fin du test, poursuite après confirmation
• Multilinguisme: instructions du test et résultats en allemand ou en anglais

Comment cela fonctionne-t-il?

Le testeur CANcheck est utilisé à l'aide de simples options de menu via des touches de direction et un écran LCD. L'émission des résultats du test peut s'effectuer sur l'écran LCD ou sur un ordinateur connecté.
Pour afficher les résultats sur l'ordinateur, le testeur CANcheck doit être relié à lui via une interface USB. L'affichage sur l'ordinateur s'effectue à l'aide d'un programme pour terminal. La fonction de connexion du programme pour terminal permet d'archiver les résultats du test dans un fichier ou de les imprimer.

Spécifications techniques

Écran	128 × 64 pixels, rétroéclairage commutable
Clavier	Clavier plastifié à 6 touches
Marche/arrêt	Mise en route en appuyant sur n'importe quelle touche; arrêt automatique après 10 min.
Port USB	USB 2.0 (haute vitesse)
Interface CAN	ISO 11898-2 CAN à haut débit
Alimentation électrique	4 × 1,5 V, pile mignon (AA) ou USB
Autonomie	env. 24 heures avec une capacité de la pile de 2850 mAh
Plage de température	de  0 ºC à +50 ºC
Boîtier et dimension	Boîtier en aluminium solide 116 × 160 × 34 mm (l×h×p)



Étendue de livraison

• Testeur d'installation CANcheck
• Câble Y CAN avec connecteur mâle Sub D9 (2 m)
• Câble CAN/déclencheur 1:1
• Câble USB
• Manuel d'utilisation







Code article :		Description
1.01.0097.00000		CANcheck - Testeur d'installation pour réseaux CAN
EXPERTISE		Prestation d'expertise et audit réseau sur site
