Lire et exploiter des tableaux et des diagrammes compliqués et incompréhensibles s'était hier! Le testeur PROFIBUS PB-Q ONE permet une maintenance moderne: vous obtenez des résultats de mesure précis en quelques secondes qui peuvent être facilement évalués grâce à l'affichage graphique basé sur le principe du feu de circulation. Ces caractéristiques et d'autres caractéristiques utiles du dispositif multifonction compact le rendent irremplaçable pour tout technicien de maintenance qui s'efforce d'obtenir un diagnostic de qualité simple dans le réseau PROFIBUS.

Avantages
Tout en un (All-In-One)

• Vous économisez votre temps: Le PB-Q ONE fournit des résultats de mesure en quelques secondes qui peuvent être facilement évalués. Manipulation auto-explicative et évaluation simple avec rapport clair permettent l'utilisation même sans grande connaissance préalable.
• Vous économisez de l'argent: Le PB-Q ONE est un appareil multifonction trés compétitif qui vous aide dans de nombreuses tâches de maintenance PROFIBUS.
• Evaluation de la qualité de la communication: Le PB-Q ONE est un appareil multifonction qui évalue de manière fiable à la fois la couche physique et la couche communication de votre réseau PROFIBUS.
• Un appareil pour de nombreuses tâches: Avec le PB-Q ONE, vous disposez d'un appareil multifonction abordable pour la mise en service, la maintenance, l'entretien et le dépannage de vos réseaux PROFIBUS.
• Simplicité: Le PB-Q ONE est simple et intuitif à utiliser. Avec des affichages clairs, un diagnostic de qualité basé sur le principe du feu de circulation et de nombreuses autres fonctions faciles à utiliser, la pré-connaissance et l'utilisation régulière ne sont pas une condition préalable pour utiliser le PB-Q ONE avec succès.

FONCTIONS DU PROFIBUS PB-Q ONE

Le PB-Q ONE détecte et évalue de manière fiable l'état de la qualité de transmission physique et logique dans le réseau. Le matériel est connecté en grande partie non-réactif au réseau PROFIBUS par un adaptateur fourni. Avec le testeur PROFIBUS PB-Q ONE, les niveaux de transmission des esclaves en fonctionnement peuvent être évalués physiquement et affichés par un diagramme à barres de mesure prenant également en compte les pilotes 7Volts des appareils PROFIBUS modernes. Tous les résultats de mesure et de test peuvent être affichés et enregistrés sur le PC via un logiciel fourni. Le logiciel est facile à utiliser. Une navigation de menu claire vous permet de basculer entre un mode diagnostic et un mode expert.

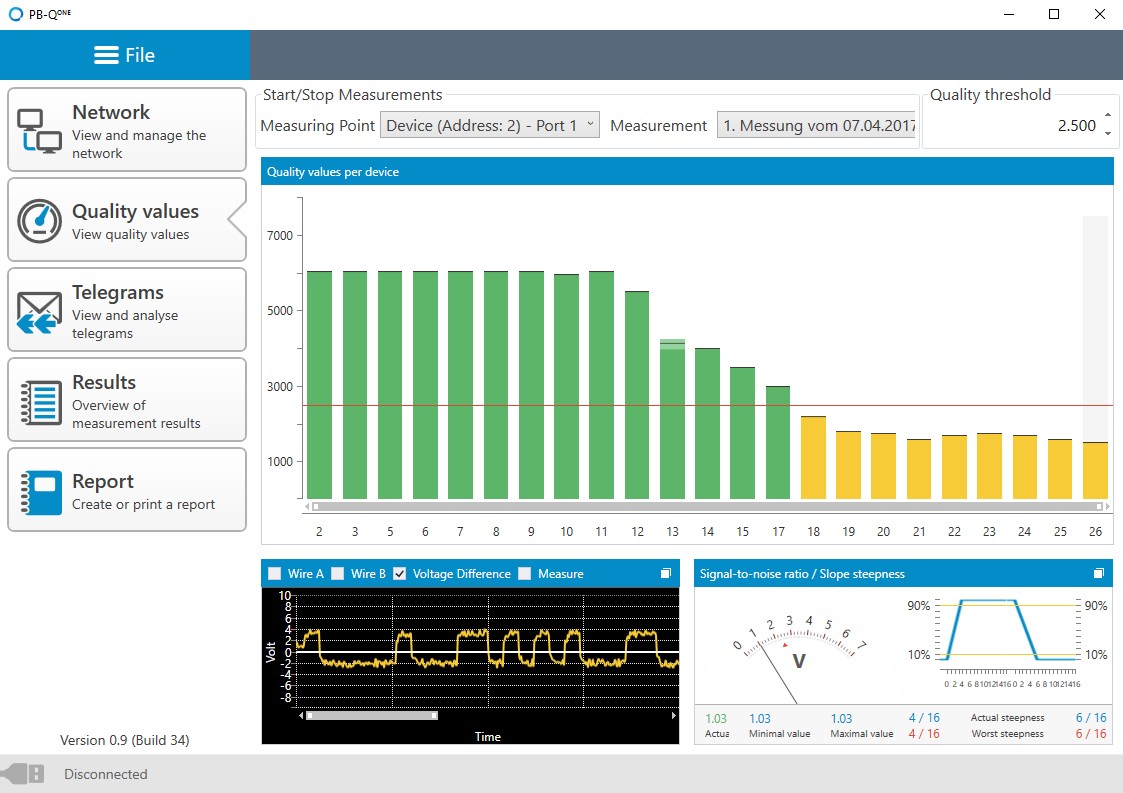

Les niveaux des barres (en vert, jaune ou rouge) induisent une mesure de la qualité de transmission physique qui inclut une évaluation de la tension différentielle, des fronts montants et de la réponse transitoire. En conséquence, tous les effets capacitifs, inductifs et résistifs deviennent visibles



EVALUATION DE LA QUALITE COUCHE PHYSIQUE/SIGNAL

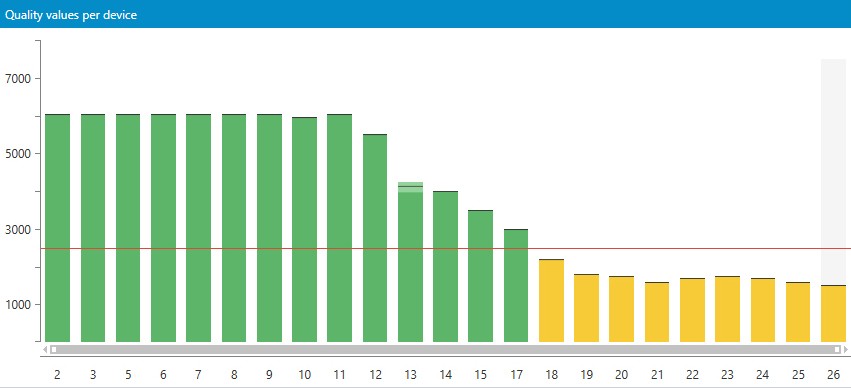

Qualité du signal

Le testeur PROFIBUS est capable de déterminer la valeur de la différence de tension ainsi que la forme des signaux lors des transmissions de télégrammes PROFIBUS. Les résultats sont visualisés sous la forme d'un diagramme à barres, montrant une valeur de qualité pour chaque dispositif de bus analysé.

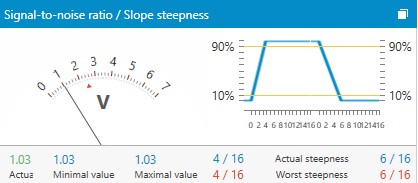

Rapport Signal / Bruit

Le rapport signal sur bruit indique la distance la plus courte entre un "0" logique et le "1" logique. Il montre dans quelle mesure le signal d'un appareil est affecté par des interférences externes ou des fluctuations de signal. Il aide à reconnaître les erreurs physiques sporadiques.



EVALUATION DE LA COMMUNICATION

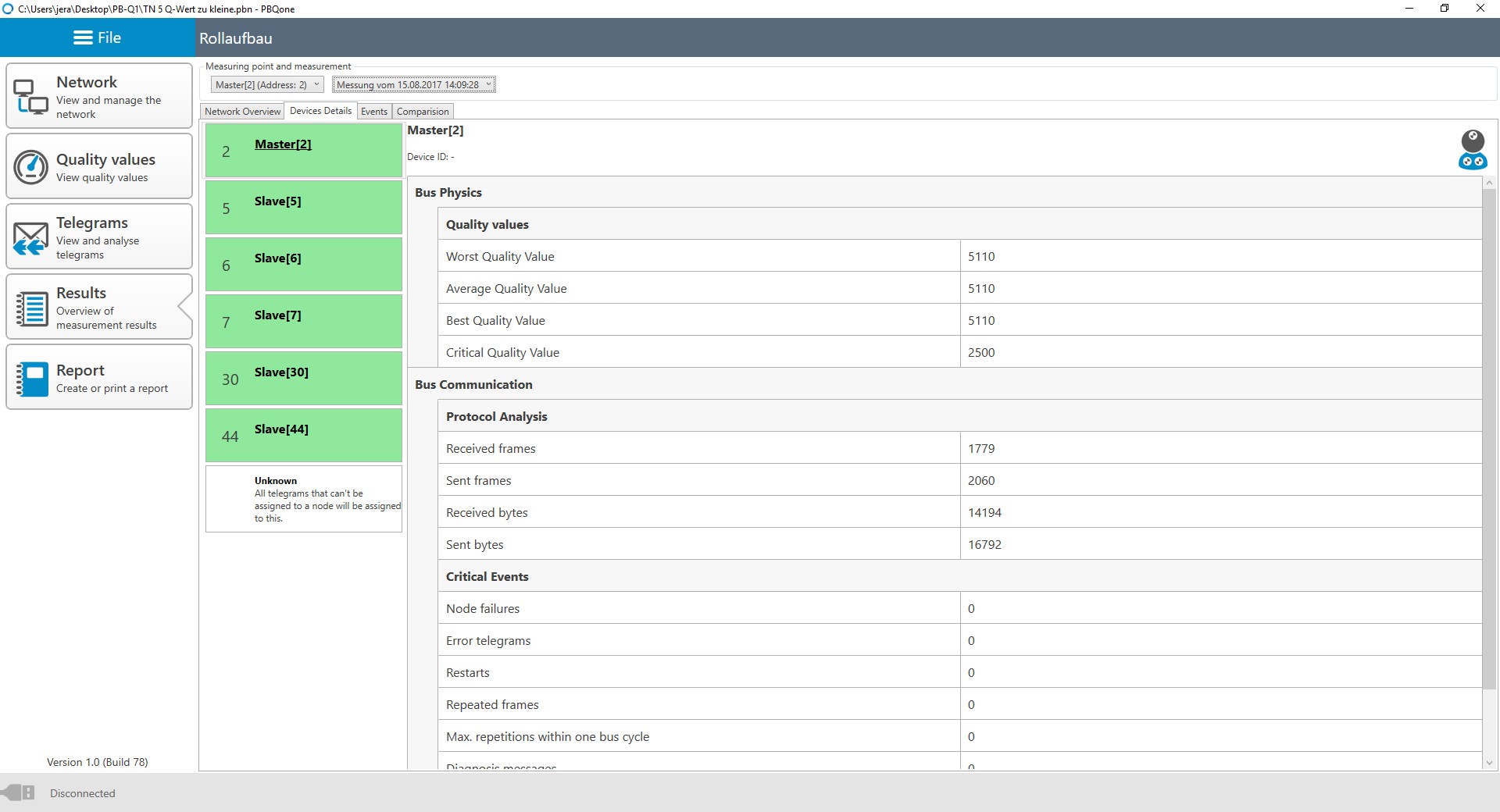

Détails des appareils

Tous les périphériques de bus sont présentés sous la forme d'un diagramme en arbre, comprenant l'adresse, le nom du module et le symbole de l'appareil. La surbrillance des couleurs (vert, jaune, rouge) fournit une évaluation rapide de l'état de chaque périphérique

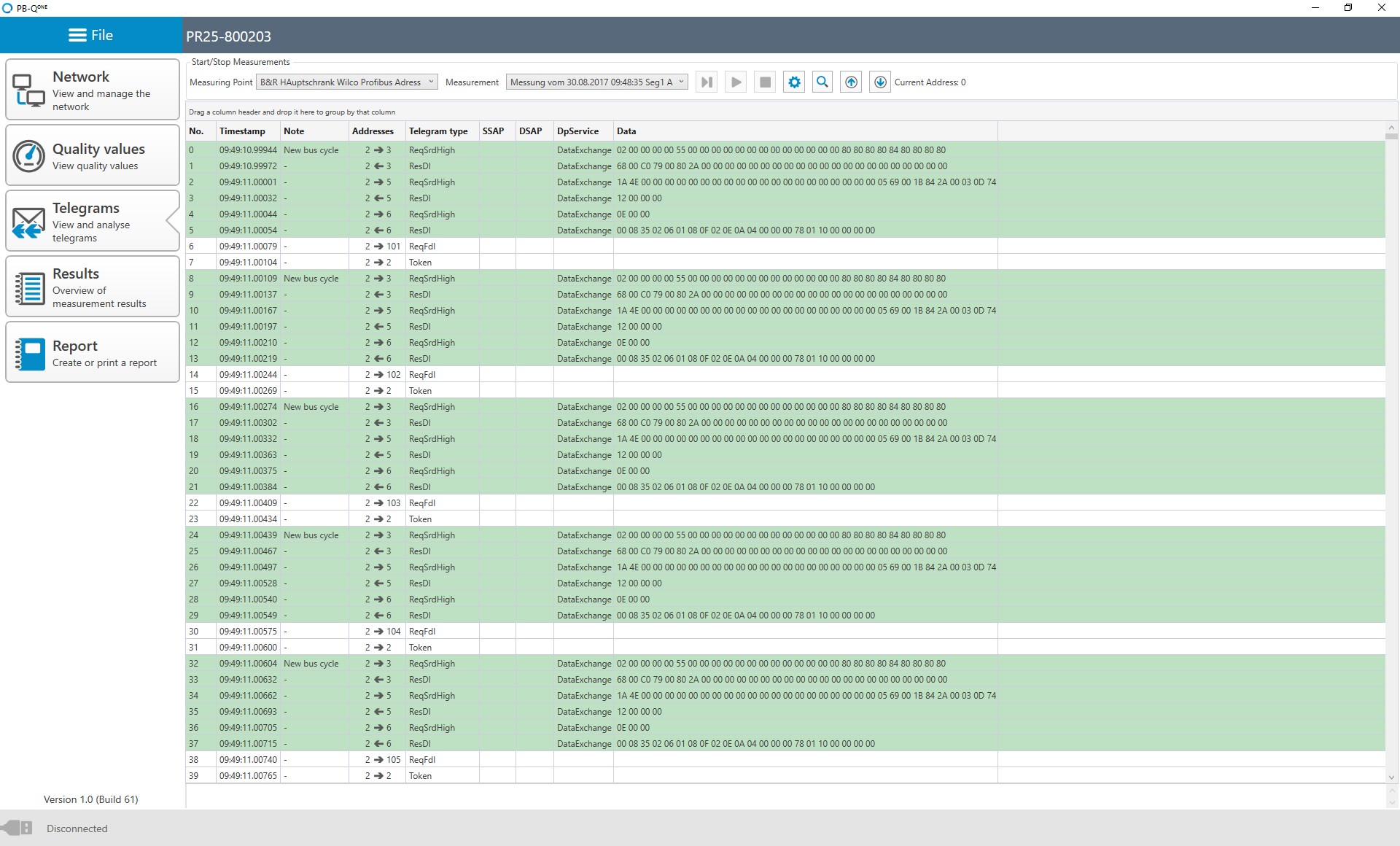

Mode Télégramme

Le mode télégramme étend la gamme d'analyses. Un grand nombre de filtres et de déclencheurs est disponible pour analyser le trafic de données en termes d'événements mais également certains contenus de données.

Mode Simulateur Maître DP

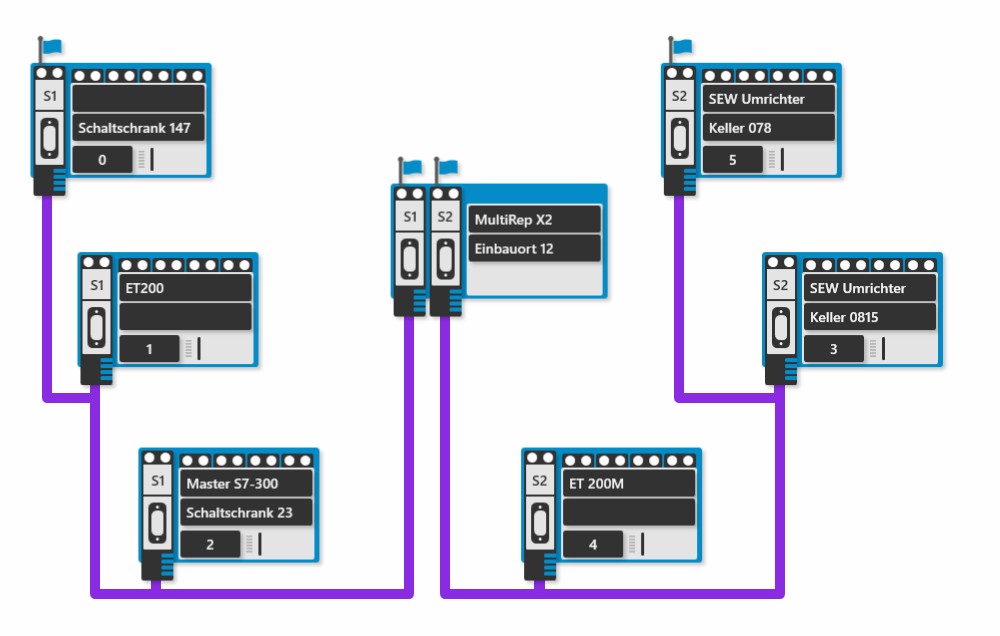

Le simulateur maître intégré est conçu pour déterminer la topologie du bus réellement câblé et analyser la qualité du signal des dispositifs de bus connectés. Le simulateur maître est utilisé en mode hors ligne sans automate .



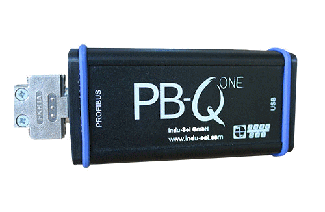

CaractEristiques PROFIBUS PB-Q ONE

PROFIBUS PB-Q ONE
Alimentation		via port USB, 0,5 A
Port RS485		PROFIBUS D-Sub Connecteur, 9 points et alimentation pour terminaison externe
Transmission		de 9.6 kbit/s à 12 Mbit/s
USB		V 2.0
Température		fonctionnement: 0 °C ... 50 °C, stockage: -20 °C ... 70 °C
Indice de protection		IP20
Conformité		CE
Dimensions		60 mm x 117 mm x 35 mm



Code article :		Description
110010050		PROFIBUS Tester PB-Q ONE,
