PROFINET INspeKtor NT

Module d'analyse permanente pour réseaux PROFINET

Profinet, Ethernet Industriel ...

FONCTIONNALITES GENERALES ET AVANTAGES

Le PROFINET-INspektor® NT est le successeur du PROFINET-INspektor® qui met en œuvre de nouvelles fonctionnalités en plus de celles déjà connues.

PROFINET-INspektor® NT est un outil de diagnostic important pour la certification, la mise en service et l'inspection des nouveaux réseaux PROFINET installés. En accord avec des fonctions de déclenchement prédéfinies, les événements sont enregistrés dans PROFINET-INspektor® et résumés et stockés par équipement PROFINET. Par la suite, l'INspektor® détecte des valeurs de qualité telles que la charge du réseau, le débit de données, la fréquence de rafraîchissement, les interruptions de télégrammes et la gigue (Jitter) des télégrammes, qui reflètent l'état actuel de la qualité de la communication. Ces paramètres servent de critères de mise en service et d'inspection pour les nouvelles installations, mais aussi d'informations importantes pour la maintenance et le service (à distance).

FONCTIONNALITES

Détecte les périphériques nouveaux et inconnus dans le réseau
Enregistre la programmation non autorisée ou la manipulation du contrôleur
Identifie même les plus petites charges de pointe dans la résolution des charges réseau exactes et à la milliseconde
Reconnaît la manipulation de télégrammes basée sur une gigue (jitter) accrue

Nouvelles fonctionnalités version NT:

Ecran tactile qui montre directement les erreurs
Statistiques de gigue (jitter) pour tous les appareils
Alarmes lorsque des périphériques inconnus apparaissent
Mode de rapport d'acceptation pour un aperçu rapide du réseau
Possibilité d'effectuer un diagnostic réseau actif ou passif
Surveillance ininterrompue, même à forte charge nette
Rapport d'acceptation complet avec toutes les informations d'événement pertinentes
Synchronisation via un serveur de temps

Grâce au serveur Web intégré à INspektor®, l'état du réseau peut être affiché sans aucun logiciel supplémentaire sur un PC équipé d'un navigateur Internet. Via le contact sans potentiel, une alerte visuelle peut être définie.

Vue d'ensemble des équipements réseau

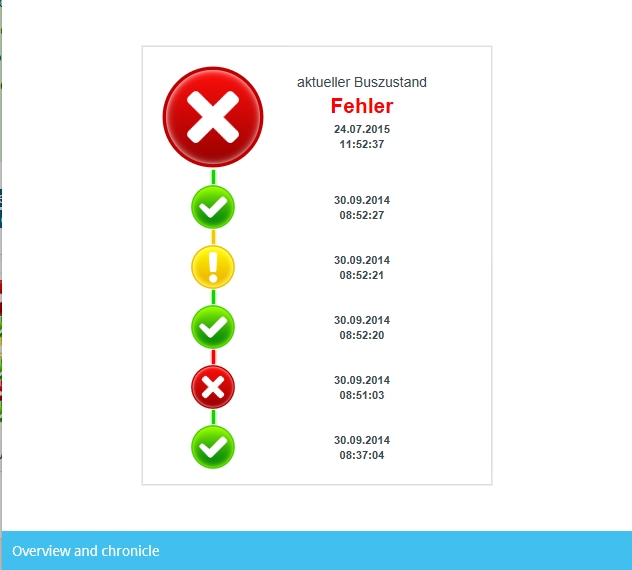

Etats et chronologie

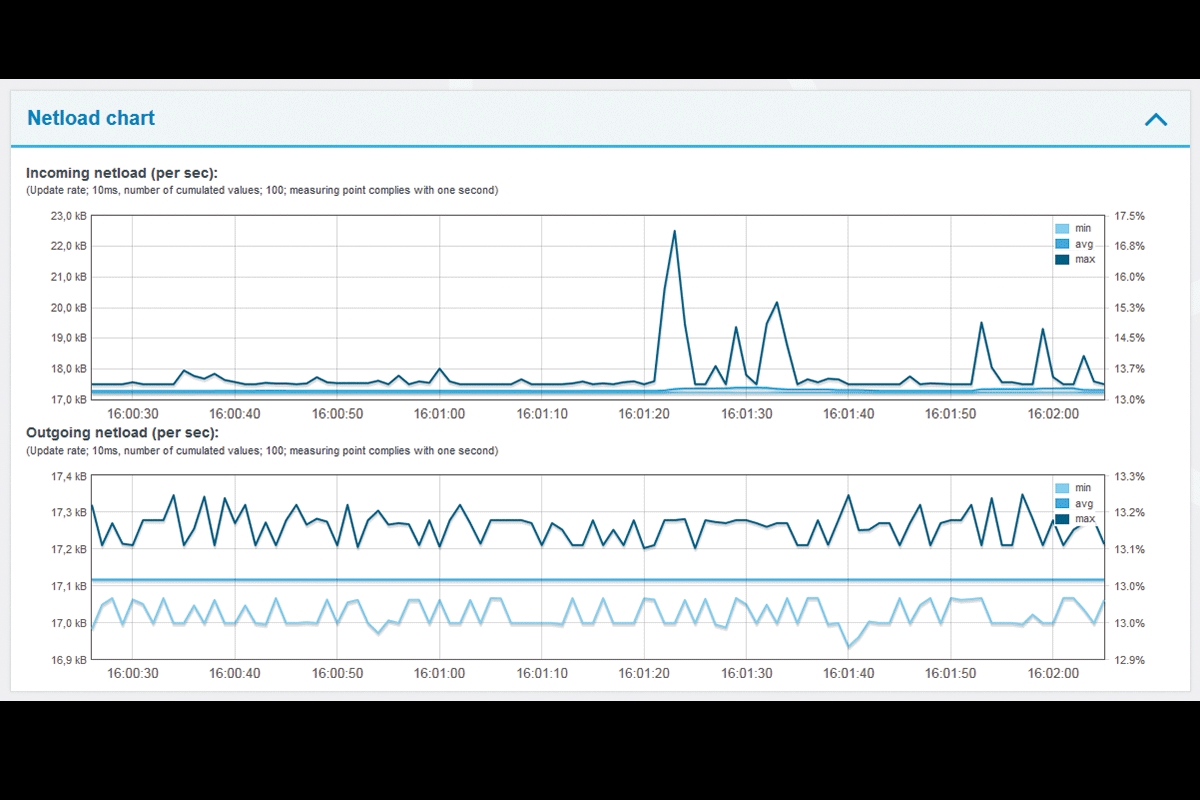

Charge réseau

Code article :		Description
124030100		PROFINET INspektor NT
