Versions Lite/Standard - Modules inclues et fonctions

Fonctions additionnelles

• Fonctions de docking, organisez vos fenêtres en fonction de vos besoins.
• Synchronisation des fenêtres intuitive, double clic pour passer sur le même message dans toutes les autres fenêtres
• Une structure arborescente claire qui rend possible les configurations de mesure, créées en quelques cliques
• L'agencement de fenêtres ou de modules enregistrables servant de calque pour de nouvelles utilisation, combinaisons de touches clavier pour passer rapidement d'un agencement à un autre
• Configurations de mesure peuvent être sauvegardées facilement utilisées pour d'autres systèmes d'analyse et adaptées aux équipements présents dans le système

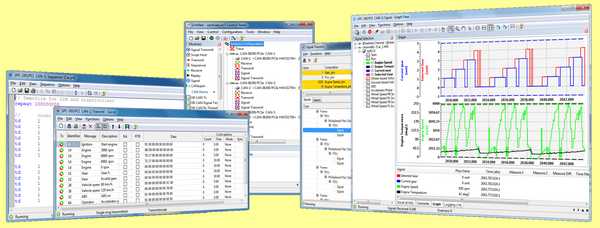

Analyse de réseau facile et intuitive

• Analyse d'erreur simple grâce à l'enregistrement sur le long terme de messages CAN avec des conditions de seuils et de filtres adaptables (Online Trace sur disque dur)
• Bases de données de messages performantes qui permettent la classification d'identifiants, l'interprétation des signaux reçus ainsi que l'affichage de variables physiques.
• Imports de bases de données de messages de type CANdb, FIBEX, LDF et DIM
• Amélioration du renforcement de la base de données pour l'intérprétation des signaux, utilisation des signaux de la base de données dans les sens réception et envoi
• Les données statistiques de réseau (par ex: charge de bus, trames d'erreurs) Statistics values (e.g. bus load, error frames) peuvent être affichées directement sous forme de graphique avec les signaux de base de données

• Horodatage très précis avec une résolution allant jusqu'à 1 µs pour objets en réception (dépendant de l'équipement utilisé)
• Compatible avec toutes les interfaces IXXAT PC/CAN
• Supporte les identifiants CAN 11 bits et 29 bits, CAN FD
• Mode passif optionnel, pas d'impact sur les systèmes CAN connectés au canAnalyser
• Analyse en ligne et hors ligne (aucun interface bus n'est nécessaire)

Systèmes requis

• PC avec Windows XP / Vista / Windows7 (32/64 bits) / Windows8 (32/64 bits) / Windows10 (32/64 bits)
• Interface IXXAT PC CAN et pilote VCI

CANopen Module

Fonctions et avantages

• Simplifie l'analyse es réseaux CANopen et des appareils
• Affichage direct de tous les messages CANopen conformément à la spécification CANopen

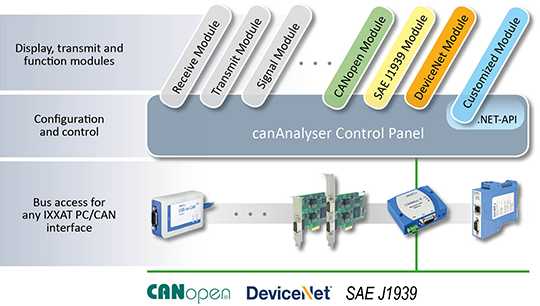

• Intégration simple par l'environnement de test canAnalyser

Comment cela fonctionne-t-il?

Tous les messages reçus peuvent être affichés les uns  après les autres dans une liste (mode scroll) ou sous forme de liste triée par identifiants (mode d'écrasement dit "overwrite"), perpétuellement écrasés par les données entrantes avec mise en relief des modifications et statistiques de réception. Il est possible d'effectuer un filtrage dynamique sans perte d'après leur numéro de nœud et de type de message et de marquer les messages par un code couleur configurable. Par ailleurs, les messages interprétés peuvent être consignés dans un fichier.

Un transfert de SDO s'affiche avec un index et un sous-index ainsi qu'avec le nom symbolique de l'entrée du dictionnaire d'objets à laquelle on accède. Le code d'abandon éventuel est également restitué. Les données SDO peuvent être représentées soit sous forme de sous-séquences lors du transfert ou après le transfert, en tenant compte du type des données en tant qu'entité.
Les contenus PDO sont décodés à partir de la description individuelle de l'appareil ou de son profil.

Module DeviceNet

Fonctions et avantages

• Simplifie l'analyse des réseaux DeviceNet et des appareils
• Affichage direct de tous les messages DeviceNet d'après les spécifications DeviceNet
• Intégration aisée dans l'environnement de test canAnalyser

Comment cela fonctionne-t-il?

• Explicit Messages: Tous les services communs, noms de classes ainsi que les réponses d'erreur spécifiées sont affichés ici. En outre, le protocole de segmentation est évalué et surveillé. L'interprétation des messages explicites repose sur la table de connexion qui contient le format de message utilisé. La table de connexion est remplie automatiquement grâce à la détection de la pocédure de la connexion et peut être configurée manuellement.
• I/O Messages: Prise en charge du set de connexion maître/esclave prédéfini (polling, bit-strobe, COS/Cyclic, multicast polling) ainsi que des messages dynamiques issus des groupes 1 et 3. L'utilisateur peut configurer les messages E/S fragmentés, pour ces messages, le protocole de fragmentation est évalué et surveillé.
• Unconnected: Le port UCMM (Unconnected Message Manager) et le port non connecté du set de connexion maître/esclave prédéfini sont pris en charge.

Module J1939

Fonctions et avantages

• Simplifie l'analyse des réseaux SAE J1939 et des appareils
• Affiche directement de tous les messages SAE J1939 messages d'après la spécification SAE J1939
• Intégration simple dans l'environnement de test canAnalyser

Comment cela fonctionne-t-il?

Le module J1939 traite et interprète le protocole de transport et représente les messages de diagnostic dans leur forme interprétée. Les messages spécifiques à l'application peuvent être interprétés à l'aide d'une base de données enregistrée dans laquelle sont définis le groupe de paramètres (« Parameter group ») et les paramètres suspects (« Suspect parameter »). Cette base de données peut être, par exemple un fichier XML, créé avec SAE J1939 Designer proposé par IXXAT.

our un affichage clair des valeurs, celles-ci peuvent être filtrées par groupe de paramètres ou bien par adresse source ou cible. Le traitement ultérieur et la documentation des messages reçus peuvent s'effectuer dans un fichier ASCII en procédant à une exportation en format CSV, unique ou cyclique.
