NETTEST II

Diagnostiquer vos réseaux Profibus DP

Finies les angoisses et les dépenses pour recherches de pannes sur un tronçon PROFIBUS !

Demo (Anglais)









Fonctionnalites generales & avantages

La recherche d'erreurs d'installation et de configuration sur un réseau Profibus-DP est consommatrice de temps. C'est une pratique complexe surtout si elle est réalisée sans outils d'analyse pertinents et appropriés Le NetTEST II permet de vérifier les parties physiques de la ligne Profibus. Durant la phase de conception, COMSOFT s'est beaucoup investi pour créer un outil muni d'une interface utilisateur intuitive permettant ainsi l'utilisation sporadique de l'outil, à tout moment et ceci sans avoir reçu de formation particuliére.



NetTEST II représente la deuxième génération d'outils de tests portatifs pour Profibus, développés par COMSOFT. Il fournit un rapport d'erreurs immédiat et précis de l'installation, en s'intégrant sur un segment du réseau Profibus. Le champ d'utilisation de NetTEST II n'est pas limité au diagnostic d'un système en fonctionnement. Une des pincipales vocations de NetTEST II est de permettre à l'installateur de vérifier directement après l'installation, si il a fait ou non des erreurs. Ainsi, les problèmes causés par des erreurs physiques sur le déploiement du réseau sont évitées dès le début de l'installation. NetTEST II renseigne sur les courts-circuits, les ruptures de câble, les problèmes de blindage, les inversions, les erreurs sur les teminaisons de lignes, les longueurs des câbles, les problèmes d'impédance de ligne, les mélanges de différents types de câbles, les erreurs de vitesses, les problèmes liés à la liste des stations actives, les problèmes liés à la reflexion du signal avec détection de valeurs des pics. NetTEST II est muni d'une mémoire de stockage pouvant enregistrer jusqu'à 20 rapports de tests détaillés au format texte (ASCII) en conformité avec la norme et les recommandations Profibus PNO (PROFIBUS User Organization). Si nécessaire, ceci peut même être imprimé avec un PC.

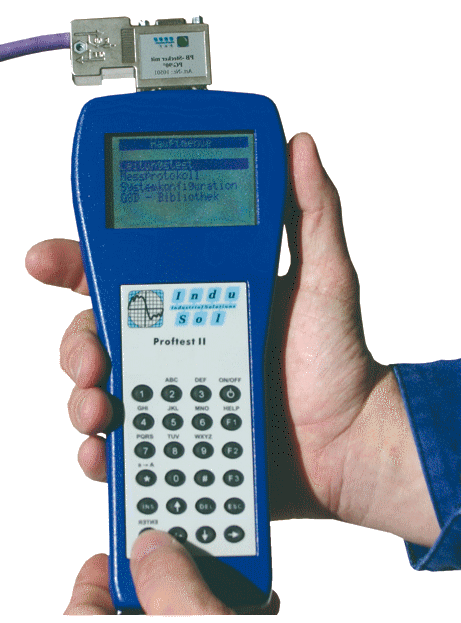

NetTEST II est muni d'un clavier de 6x4 touches et un écran graphique LCD de 128 x 64 Pixels rétro-éclairé. L'utilisateur est guidé durant les différentes opérations grâce à des menus. Il est aussi possible de choisir directement le test.

Fonction Mono-Maître

Un autre point fort est la fonction optionnelle DP-Mono-Maître du NetTEST II. Les E/S des esclaves connectés peuvent être visualisées et écrites sans l'utiliation du maître DP (automate). Ceci facilite efficacement le contrôle des capteurs et actionneurs connectés. Terminé les temps additionnels de tests si ils sont effectués par le biais de l'automate maître ! D'autres fonctionnalités sont disponibles, comme l'affichage de messages entrants de diagnostic, l'exécution de services Profibus spécifiques.

Fonction Online

Du fait que le trafic sur Profibus ne doit jamais être interrompu , les méthodes de mesures en ligne sont obligatoires pour la détection des problèmes d'installation de la ligne Profibus. Dans le but de répondre à ces critères, le NetTEST II a été enrichi de nouvelles et de performantes méthodes de mesures en ligne fournissant des informations précises sur les problèmes existant de l'installation et ceci sur un réseau Profibus en fonctionnement. Dans ce cas le NetTEST II fonctionne dans un mode de visualisation complètement passif et effectue une analyse détaillée des données du trafic et de l'état physique de la ligne Profibus.

NetTEST II a les fonctionnalités en ligne suivantes: Liste des stations actives, mesure de la qualité du signal de chaque esclave DP, le temps de rotation total du réseau, analyse du trafic des données entre le maître et l'esclave DP, déclenchement sur des changements de status de la communication.

Tout simplement, la haute technologie portable au creux de votre main !



CaractEristiques NetTEST II

NetTEST II
Alimentation :
Pack de Batteries pack 4,8 V/1.500 mAh NiMH
Connexions :
PROFIBUS RS485, RS232 (DB9 socket connecteur)
Dimensions :
230mm x 98mm x 53mm (LxlxH)

Code article :
Designation
4000-7-0 6 C -H

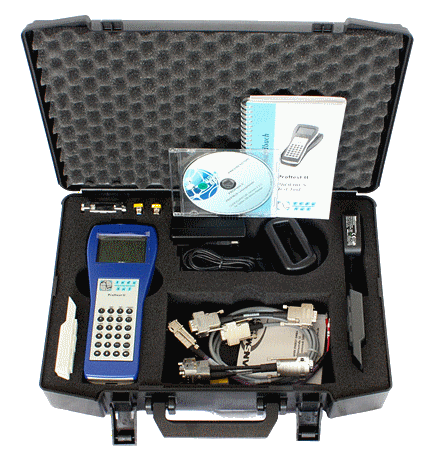

Valise système de base NetTEST II, incluant 2 batteries, chargeur international de batteries, adaptateur secteur, câble RS232, PROFIBUS stub line, Connecteur en T pour PROFIBUS, bus disconnector, 3 changeurs de genre, configurateur PROFIBUS, manuel utilisateur
4000-7-0 6 C -M
NetTEST II DP-Mono-Maître ( Système de base + fonctionnalité DP-Mono-Maître)
4000-7-0 6 C -O
NetTEST II Online (Système de base + Fonctionalité Online)
4000-7-0 6 C -K
NetTEST II Compet ( Système de base + DP-Mono-Maître + Fonctionnalité Online)
4000-7-0 6 C -J
NetTEST II DP-Mono-Maître, mise à jour du matériel existant
4000-7-0 6 C -L
NetTEST II Online, mise à jour du matériel existant
4000-7-0 6 C -N
NetTEST II DP-Mono-Maître et Online Option, mise à jour du matériel existant

400-7-0 0 1 -H
400-7-0 0 2 -H
400-7-0 0 4 -H
400-7-0 0 5 -H
400-7-0 0 6 -H
400-7-0 0 7 -H
400-7-0 0 8 -H
400-7-0 0 A -H
400-7-0 0 D -H

ROFIBUS connecteur T type A
Terminaison de ligne type A
PROFIBUS stub line (0,15 m) type A
Câble RS232 pour NetTEST II
Changeur de genre DB 9, mâle-mâle 1:1
Changeur de genre DB 9, femelle-femelle 1:1
Changeur de genre DB 9, mâle-femelle 1:1
PROFIBUS bus disconnector
Adaptateur Secteur

4000-7-0 2 C -L
4000-7-0 2 C -S
4000-7-0 3 C -H
4000-7-0 4 C -H
4000-7-0 6 C -I
Chargeur de Batteries
Prise pour chargeur de batteries
Batterie suplémentaire pour NetTEST II
Branch line for terminal clamp
Kit Connexion alimentation puissance Internationale
4000-7-0 7 C -K
NetTEST II Calibration
4000-7-0 7 C -H
4 semaines de location
